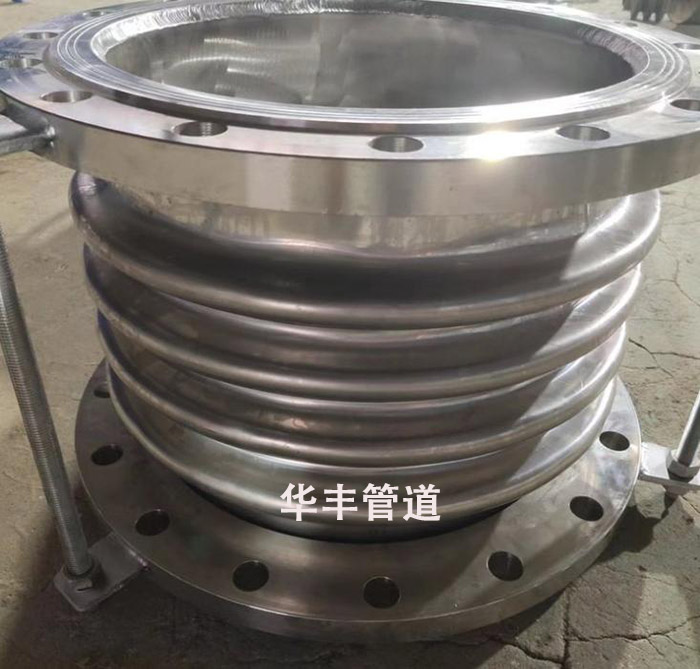

通用型補償器主要用于補償管道的軸向位移及少量補償管道的橫向位移，減震吸噪，具有管系設計簡單，易安裝，造價低等優點。

      直埋管系地下障礙物過多，可能有過多翻彎產生，要求矩型波紋補償器只能布置在直管段，這種在固定支架側設補償器的形式，可能會因管線位移造成波紋補償器每個波節吸收位移的工作能力傳遞不均，發揮的補償能力不充分。我們認為解決補償器軸向失穩問題除與其布置、設置位置有關外，更主要的是取決于矩型波紋補償器自身的性能與質量，只布置在固定支架側的矩型波紋補償器性能與質量要求應更高一些，管線分段距離一般應小一些，進行選型時相應要選自導向性好，抗失穩能力強的補償器，設計布置按照基本原則，根據工程的實際情況，靈活對待處理，實踐情況證明，無論是架空還是直埋地溝，只要做好導向結構控制，波紋補償器可以設置在兩固定支架的任一位置。

通用型補償器又叫非金屬織物補償器，結構：構成其工作主體的彈性元件是非金屬材質，通常是纖維織物，所以又稱織物補償器（膨脹節、伸縮節）。通用型補償器可補償軸向、橫向、角向，具有無推力、簡化支座設計、耐腐蝕、耐高溫、消聲減振等特點，特別適用于熱風管道及煙塵管道。通用型補償器連接方式分為法蘭連接、接管連接。通用型補償器類型有直筒型、復式、角向型、方型。

通用型補償器由波紋元件及接管（筒節）、導流筒、外護管、端板等相關結構件構成。

通用型補償器的重要部件是保證正常工作的重要保證，根據使用條件不同，應恰當?shù)倪x擇用以下部件：

1、外罩：是對波紋補償器的波紋管外表面提供相應的保護，使它免受異物接觸或機械破壞的裝置。也可稱保護套。

2、內襯筒：是用于減少補償器的波紋管內壁與通過的流動介質相互接觸的圓筒，又稱內套筒或?qū)Я魍�。�?nèi)襯筒的材質可與補償器的材質相同，也可以不同。

3、限位桿：是設置在波紋補償器的總成上，一般用桿或棒制志的零件，主要用于限制波紋補償器在正常工作狀態下的活動范圍（軸向、橫向、角向），當主固定支架發生破壞時，該零件可以防止波紋補償器過度拉伸和壓縮，同時還可控制全部內壓載荷和因支架破壞產生的動載荷。

通用型補償器均布置在緊靠固定支架旁，然后緊接兩個導向支架，距離分別4Dg、14Dg，主要目的以防止其軸向失穩，蒸汽直埋管道靠保溫材料及外套鋼管進行支撐或?qū)�向、熱水直埋管主要靠與保溫材料形成整體由土壤、沙層控制。這種布置方式出發點是好的，但在實際運用中受地形限制，架空管系支架過多，則布置困難。通用型補償器的安裝：

1、通用型補償器安裝完畢后，在系統運行前要拆除所有涂黃色的運輸固定螺桿。

2、通用型補償器的安裝應按照管系施工圖及補償器安裝說明書要求進行。

3、安裝通用型補償器補償器的管道需要恰當?shù)募右詫�向和固定才能使補償器發揮作用，因此導向和固定支架的設置需要嚴格按設計部門的有關技術資料進行。

4、通用型補償器用的波紋管是用薄壁不銹鋼板成型的，因此在運輸、吊裝、和焊接期間要注意不要敲擊、劃傷、引弧、焊接飛濺等原因使波紋管損壞。

5、通用型補償器安裝前應清楚波紋管及管道內異物，保證波紋管正常運動。

6、對有流向要求的通用型補償器應按介質流向箭頭的要求進行安裝。

7、為了使波紋管處于良好的工作狀態，安裝時不能用補償器的變形，包括軸向、橫向、扭轉等變形來調正管系位置安裝誤差。

通用型補償器的安裝技巧：

      所通介質氯離子含量≤25PPM；嚴禁焊渣濺傷波紋管；需要按產品流向標志安裝；波紋管兩端需要合理的設置導向支座及固定支座；嚴禁用波紋補償器的變形來強行調整管系位置的安裝誤差；禁止用安裝拉桿或限位拉桿起吊；管系安裝完畢后，應盡快拆除波紋補償器上用作安裝運輸?shù)狞S色輔助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力；水壓試驗時，應對裝有補償器管路端部的次固定管架進行加固，使管路不發生移動或轉動。
